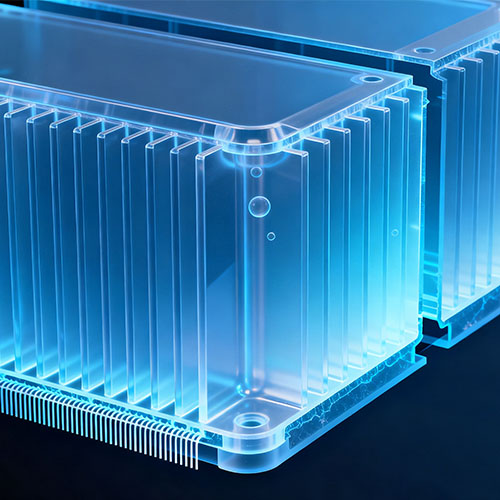

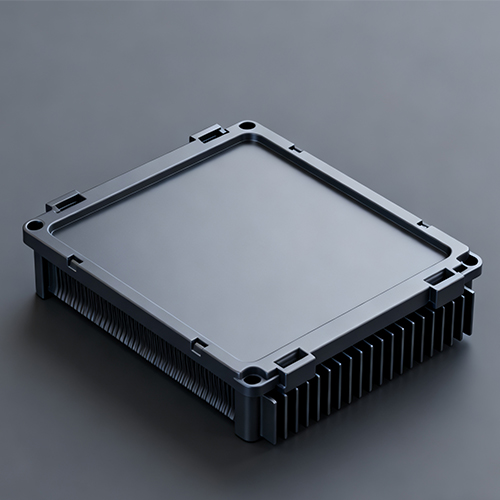

Stampaggio del dissipatore di calore ad iniezione di plastica

Lo stampaggio di dissipatori di calore a iniezione di plastica è una tecnologia di produzione che inietta la plastica fusa in uno stampo dedicato attraverso un processo di stampaggio a iniezione e, dopo il raffreddamento, produce componenti in plastica con funzioni di dissipazione del calore.

Combinando i vantaggi della leggerezza e del basso costo della plastica con il design della struttura di dissipazione del calore, questa tecnologia è ampiamente utilizzata nelle apparecchiature elettroniche, nell'elettronica automobilistica e in altri campi per risolvere il problema dell'accumulo di calore nei componenti.

Introduzione allo stampaggio di dissipatori di calore a iniezione di plastica di P&M

Progettazione e produzione di stampi

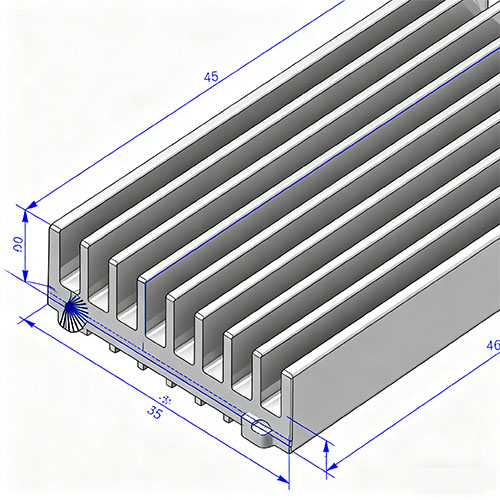

Progettare la cavità dello stampo in base alla struttura del dissipatore di calore (come densità delle alette, spessore, canale di dissipazione del calore) e utilizzare lavorazioni ad alta precisione (come fresatura CNC, lavorazione con elettroerosione EDM) per garantire la precisione dello stampo, con tolleranze solitamente controllate entro ± 0,02 mm.

Preparazione della materia prima

Vengono selezionate plastiche modificate con riempitivi termicamente conduttivi (come grafite, polvere di alluminio, particelle di ceramica). I substrati comuni includono PP, PA66, PPS, ecc. La conduttività termica può essere aumentata a 10-50 W/(m·K), garantendo al tempo stesso la resistenza alle alte temperature del materiale (di solito richiede una resistenza alla temperatura a lungo termine ≥120℃).

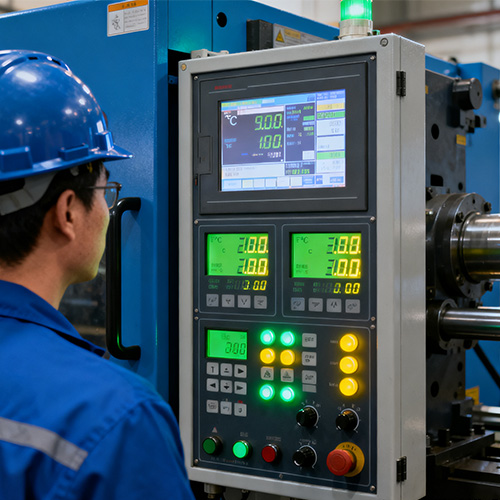

Stampaggio ad iniezione

Iniettare la plastica fusa nella cavità dello stampo ad alta pressione (50-150 MPa) e ad alta velocità (50-200 mm/s), compensare il ritiro della plastica attraverso la fase di mantenimento della pressione (la pressione di mantenimento è solitamente pari al 60%-80% della pressione di iniezione), quindi raffreddare e modellare (il tempo di raffreddamento rappresenta il 40%-60% del ciclo totale).

Post-elaborazione

Include sformatura, sbavatura (ottenibile mediante rifilatura congelata o taglio laser), trattamento superficiale (come spruzzatura di rivestimento termoconduttivo, rivestimento sotto vuoto) e alcuni prodotti devono essere assemblati (come l'incollaggio con basi metalliche per la dissipazione del calore).

Stampaggio del dissipatore di calore a iniezione di plastica P&M (specifiche)

Caratteristica e applicazione dello stampaggio del dissipatore di calore a iniezione di plastica P&M

一、Vantaggi tecnici e scenari applicativi

1. Vantaggi tecnici

Leggero: il peso dei dissipatori di calore in plastica è del 30%-60% più leggero di quello dei dissipatori di calore in metallo dello stesso volume, adatti per dispositivi elettronici portatili (come laptop, droni).

Flessibilità di progettazione: può formare strutture complesse (come alette di forma speciale, canali di dissipazione del calore integrati) in un unico passaggio senza successive saldature o giunzioni.

Vantaggio in termini di costi: lo stampo ha una lunga durata (fino a 1 milione di cicli o più), un'elevata efficienza di produzione di massa e il costo unitario del prodotto è inferiore del 20% -40% rispetto alla lavorazione dei metalli.

2. Scenari applicativi

Elettronica di consumo:

Moduli di dissipazione del calore per router, set-top box e lampade LED.

Elettronica automobilistica:

Componenti di dissipazione del calore per la navigazione a bordo di veicoli, sistemi ADAS e sistemi di gestione della batteria (BMS).

Attrezzature industriali:

Strutture di dissipazione del calore per convertitori di frequenza, sensori e pile di ricarica.

二、Punti di controllo qualità

Test delle prestazioni di dissipazione del calore:

Misurare la distribuzione della temperatura superficiale del dissipatore di calore con una termocamera per garantire che la temperatura del componente non superi la soglia di sicurezza alla potenza nominale (ad esempio, i chip IC di solito richiedono ≤85℃).

Test di precisione dimensionale:

Utilizzare una macchina di misura a coordinate per rilevare le dimensioni chiave (come la spaziatura delle alette, l'altezza) per garantire la conformità con le tolleranze di progettazione.

Test dei difetti di aspetto:

Utilizza un sistema di ispezione visiva per verificare la presenza di difetti come carenza di materiale, bolle e sbavature, con una percentuale di superamento superiore al 99,5%.

Processo di personalizzazione

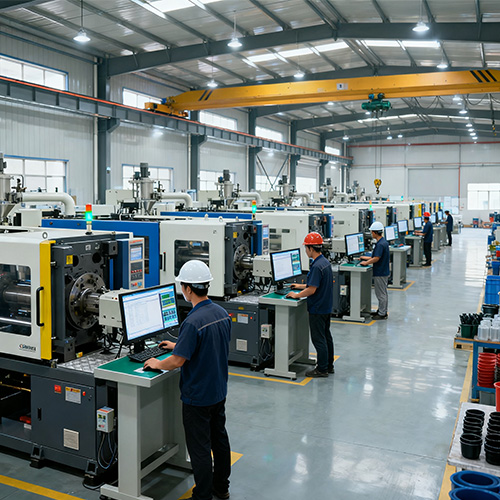

Fabbrica e chi siamo
