Stampaggio ad iniezione di microprecisione

Lo stampaggio a iniezione di microprecisione si riferisce a una tecnologia avanzata di stampaggio a iniezione che realizza lo stampaggio di parti in plastica con dimensioni estremamente ridotte (solitamente peso della parte <1 g, dimensione delle caratteristiche <0,1 mm) o requisiti di precisione estremamente elevati (tolleranza dimensionale ≤±0,001 mm, tolleranza geometrica ≤±0,0005 mm) attraverso apparecchiature di iniezione ad alta precisione, stampi dedicati e rigoroso controllo del processo. La sua caratteristica principale è superare i limiti di precisione dello stampaggio a iniezione tradizionale, in grado di formare parti complesse con microstrutture (come microcanali, spessore del dente di microingranaggio <0,05 mm), con deviazione del peso della parte ≤±0,005g e rugosità superficiale Ra≤0,02μm. Rispetto al normale stampaggio a iniezione di precisione (tolleranza ±0,01 mm), lo stampaggio a iniezione di microprecisione ottiene un miglioramento di un ordine di grandezza nel controllo delle dimensioni, nella consistenza del peso e nelle capacità di stampaggio microstrutturale. È ampiamente utilizzato in settori quali la microelettronica, i dispositivi medici minimamente invasivi e i microcomponenti aerospaziali ed è una tecnologia di produzione chiave per realizzare la miniaturizzazione e l'integrazione di prodotti di fascia alta.

Introduzione allo stampaggio a iniezione di microprecisione di P&M

1 Caratteristiche principali dello stampaggio a iniezione di microprecisione

1. Dimensioni ultraridotte e controllo di altissima precisione

Precisione dimensionale: in grado di formare stabilmente parti con dimensioni <0,1 mm (come diametro interno di catetere medico di 0,08 mm, larghezza del pin del connettore microelettronico di 0,06 mm), con tolleranza dimensionale controllata entro ±0,001 mm, superando di gran lunga ±0,01 mm del normale stampaggio a iniezione di precisione;  attraverso macchine per lo stampaggio a iniezione con controllo a circuito chiuso (ripetibilità della posizione  ± 0,0001 mm), garantendo la coerenza dimensionale delle parti nello stesso lotto (deviazione ≤ ± 0,0005 mm);

Precisione geometrica: controllo rigoroso delle tolleranze geometriche delle parti, come errore cumulativo del passo del microingranaggio ≤ ±0,0008 mm, coassialità del microcanale ≤±0,0005 mm, ottenuto attraverso la lavorazione ultraprecisa delle cavità dello stampo (precisione ±0,0003 mm) e la regolazione in tempo reale della pressione/temperatura durante lo stampaggio a iniezione;

Precisione del peso: per microparti con peso <0,5 g (come microvalvole mediche, alloggiamenti per microsensori), la deviazione del peso è controllata entro ±0,005 g, ottenuta attraverso il controllo preciso del volume di iniezione (volume di iniezione minimo fino a 0,001 cm³) e il processo di mantenimento della pressione, evitando l'impatto funzionale delle parti dovuto alla fluttuazione del peso.

2. Capacità di stampaggio di microstrutture complesse

Lo stampaggio a iniezione di microprecisione può ottenere microstrutture difficili da formare con lo stampaggio a iniezione tradizionale, soddisfacendo i requisiti funzionali dei prodotti di fascia alta

Microcanali e strutture microporose: possono essere formati microcanali con una dimensione della sezione trasversale di 0,05 × 0,05 mm (utilizzati per biochip e micro scambiatori di calore), con un diametro microporoso minimo di 0,02 mm (come ugelli atomizzatori medici) e pareti dei pori lisce (Ra ≤ 0,01 μ m), senza bave o blocchi;

Microingranaggi e microstrutture di trasmissione: microingranaggi con modulo di stampaggio ≤ 0,01 (spessore del dente 0,03-0,05 mm), rugosità della superficie del dente Ra ≤ 0,008 μ m, precisione di trasmissione fino a ISO 1328 grado 10 o superiore, adatto per le esigenze di trasmissione di micromotori e strumenti di precisione;

Microarray e strutture di microtessitura: sulla superficie della parte si formano sporgenze di microarray con una spaziatura di 0,01-0,03 mm (come matrici di microlenti per componenti ottici) o microtessiture con una profondità di 0,005-0,01 mm, con una precisione di replica strutturale ≥ 95% e nessuna deformazione o perdita.

3. Elevata adattabilità di materiali e processi

Lo stampaggio a iniezione di microprecisione richiede parametri di processo personalizzati in base alle diverse caratteristiche del materiale e alle funzioni delle parti:

Selezione accurata dei materiali: i materiali comuni includono LCP, POM e PC per evitare impurità che influiscono sulla precisione dello stampaggio;

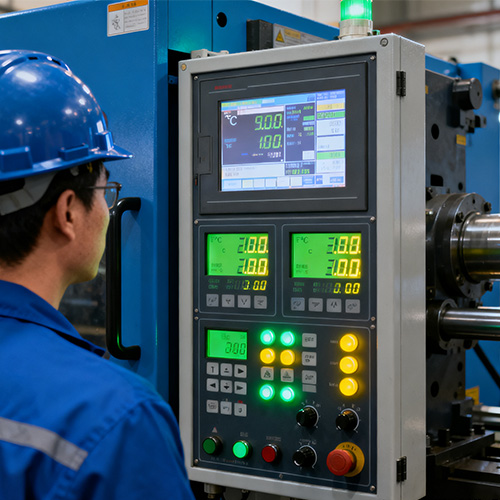

Perfezionamento dei parametri di processo: la velocità di iniezione deve essere controllata con precisione entro 1-5 mm/s per evitare la deformazione della microstruttura causata da un eccessivo taglio del fuso; Regolazione graduale della pressione di tenuta, impostando una pressione di tenuta differenziata per le diverse aree delle parti per compensare il ritiro locale;

Rigoroso controllo ambientale: l'ambiente di produzione deve essere a temperatura, umidità e privo di polvere costanti per evitare fluttuazioni di temperatura che potrebbero causare la deformazione termica dello stampo o l'adesione della polvere che incidono sulla qualità della superficie delle parti.

II Processo di produzione dello stampaggio ad iniezione di microprecisione

1.Progettazione del prodotto e sviluppo dello stampo

(1) Progettazione del prodotto

Progettazione strutturale: disegnare un modello 3D ingrandito 1:10 utilizzando un software CAD, concentrandosi sull'annotazione delle dimensioni della microstruttura e delle tolleranze di posizione; Adottare l'ottimizzazione della topologia per ridurre le strutture ridondanti ed evitare conflitti di stress tra microstrutture e strutture principali;

(2) Sviluppo di muffe

Materiale dello stampo: la cavità dello stampo è realizzata in acciaio rapido metallurgico delle polveri o diamante monocristallino per garantire resistenza all'usura e precisione superficiale e la durata dello stampo è ≥ 100000 volte;

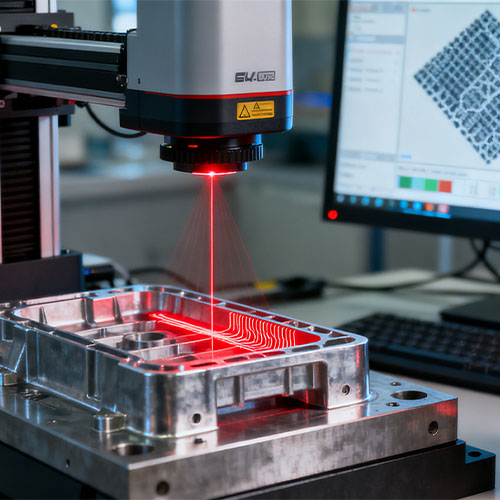

Lavorazione di cavità: utilizzo di tecniche di lavorazione ultraprecise come l'elettroerosione a filo lento, la lavorazione con fascio ionico focalizzato e la tornitura con utensili diamantati; Lucidare la superficie della cavità per garantire l'accuratezza della replica della microstruttura;

2. Preparazione delle materie prime e stampaggio ad iniezione

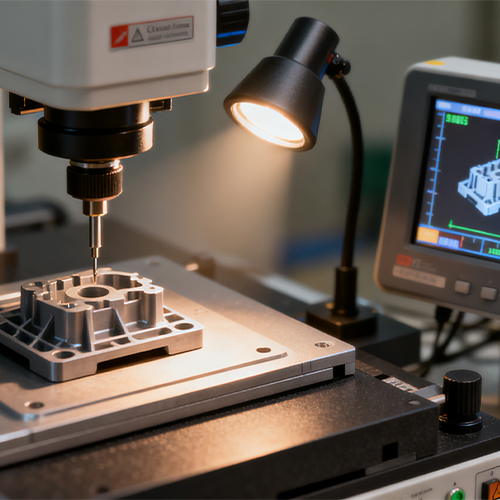

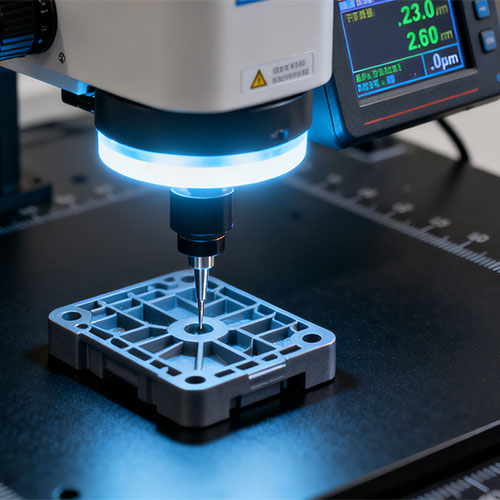

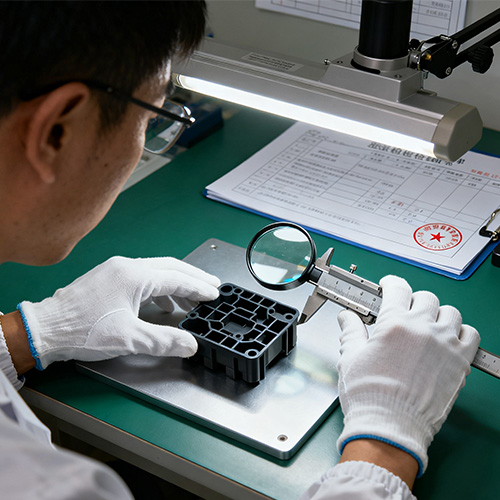

3. Post-elaborazione e controllo di qualità

Stampaggio ad iniezione di microprecisione P&M (specifiche)

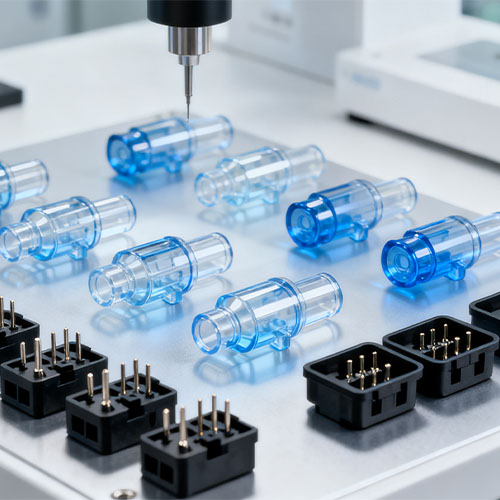

Funzionalità e applicazione dello stampaggio a iniezione di microprecisione di P&M

1. Industria della microelettronica e dei semiconduttori）

Requisiti principali: dimensioni ultra ridotte, isolamento elevato, resistenza alle alte temperature, adattamento a componenti come imballaggi di chip e microconnettori.

2. Industria dei dispositivi medici minimamente invasivi

Requisiti fondamentali: biocompatibilità, microstruttura ad alta precisione, sterilità, adattabilità a strumenti chirurgici minimamente invasivi e apparecchiature diagnostiche.

3. Industria aerospaziale e dei microstrumenti

Requisiti fondamentali: elevata affidabilità, resistenza ad ambienti estremi, leggero, adatto per microsensori e componenti di navigazione.

Processo di personalizzazione

Fabbrica e chi siamo

NingBo Plastic Metal Product Co., Ltd (P&M) si trova a Yuyao, la cosiddetta Mold City, Plastic Kingdom, nella punta meridionale dell'Hangzhou Bay Bridge, a nord di Shanghai, a est del porto di Ningbo, sulla doppia linea stretta della State Road 329 sul traffico terrestre, marittimo e aereo in una rete per facilitare il trasporto.

Grazie all'abbondante forza tecnica, ai metodi di gestione scientifica e al buon servizio post-vendita, il prodotto è profondamente affidabile e accolto con favore dai clienti di tutto il mondo. P&M dispone di un sistema migliorato di sviluppo e produzione, per realizzare la progettazione di stampi, la fabbricazione di prodotti in plastica e la produzione automatica. I nostri prodotti principali sono la progettazione e produzione di stampi in plastica, prodotti in plastica, prodotti in metallo. Il 90% dei prodotti della nostra azienda viene esportato in America, Europa, Germania, Giappone, Australia, ecc. Da molti anni l'azienda è impegnata nella ricerca di materie prime. L'azienda ha il proprio marchio e decine di brevetti, fornendo un supporto tecnico più conveniente per la realizzazione di stampi e la produzione di prodotti. P&M ha avviato l'attività nazionale dal 2008, denominata Shundi Mould Factory. E ha aperto il mercato internazionale dal 2014. Aderiamo sempre ai principi della qualità innanzitutto e del tempo. Fornendo ai clienti prodotti della massima qualità, cercare di massimizzare l'efficienza produttiva e ridurre i tempi di produzione. Siamo orgogliosi di dire a ogni cliente che la nostra azienda non ha perso alcun cliente sin dalla sua fondazione. Se c'è un problema con il prodotto, cercheremo attivamente una soluzione e ci assumeremo la responsabilità fino alla fine.

P&M aderisce all'orientamento al mercato, alla qualità della vita e si concentra sulla qualità del servizio e sullo sviluppo continuo di nuovi prodotti, determinato a stabilire un'immagine aziendale migliore, e i nostri amici in patria e all'estero portano avanti un'ampia gamma di scambi commerciali e cooperazione, creando brillanti.
