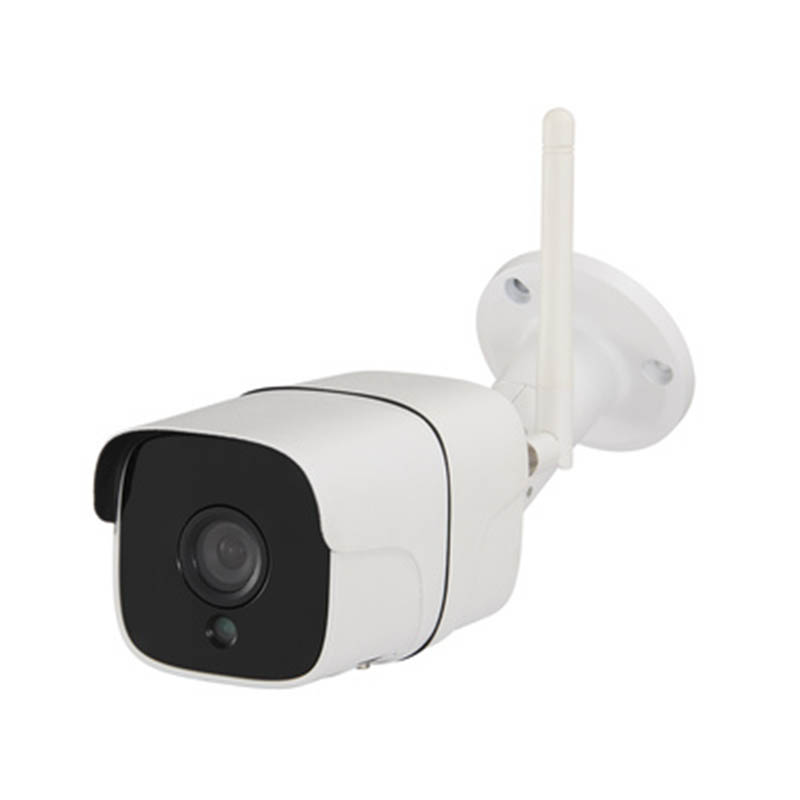

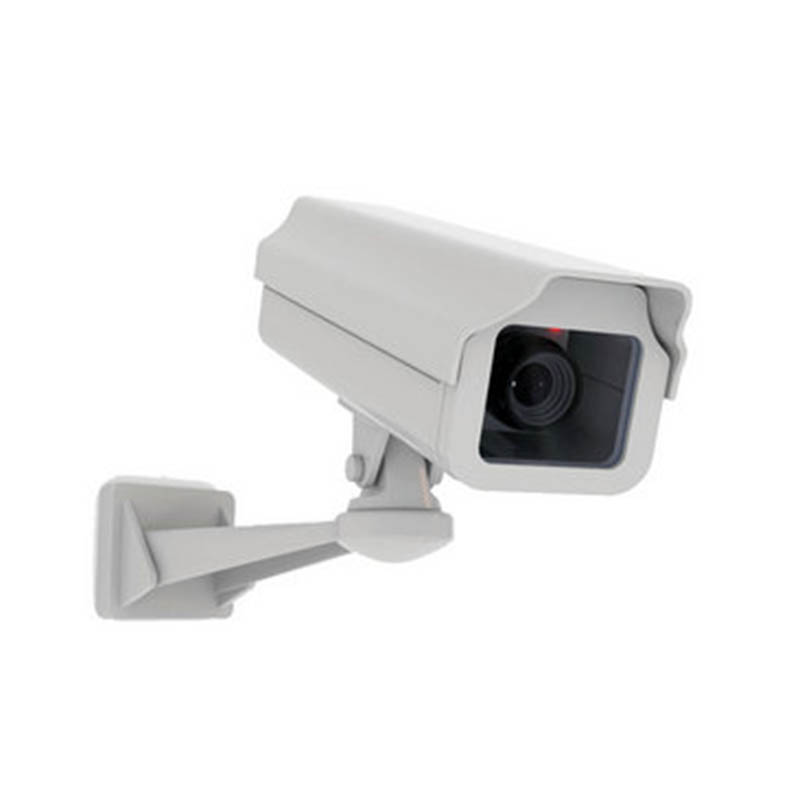

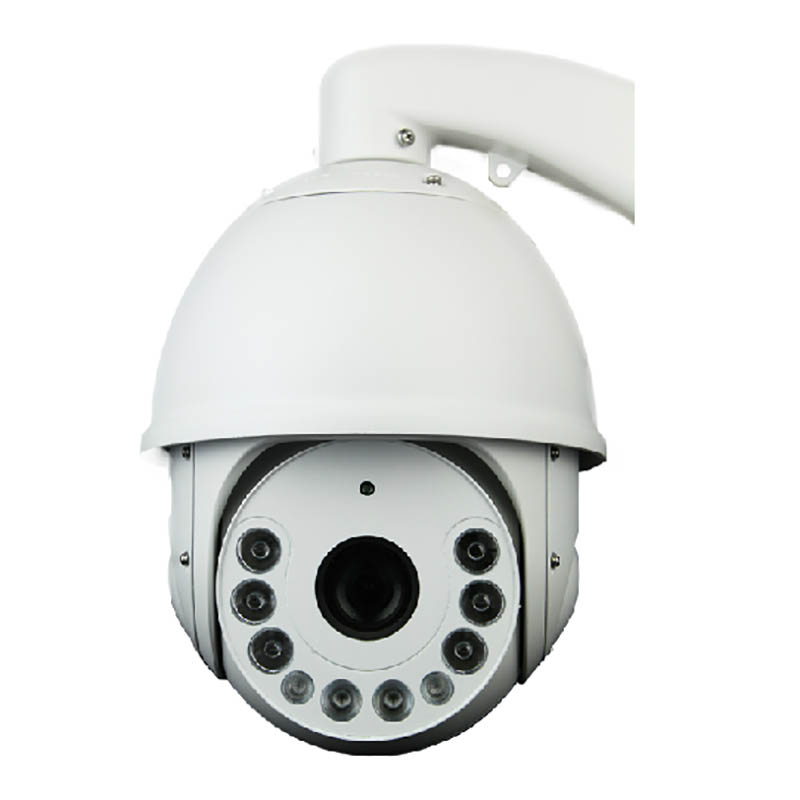

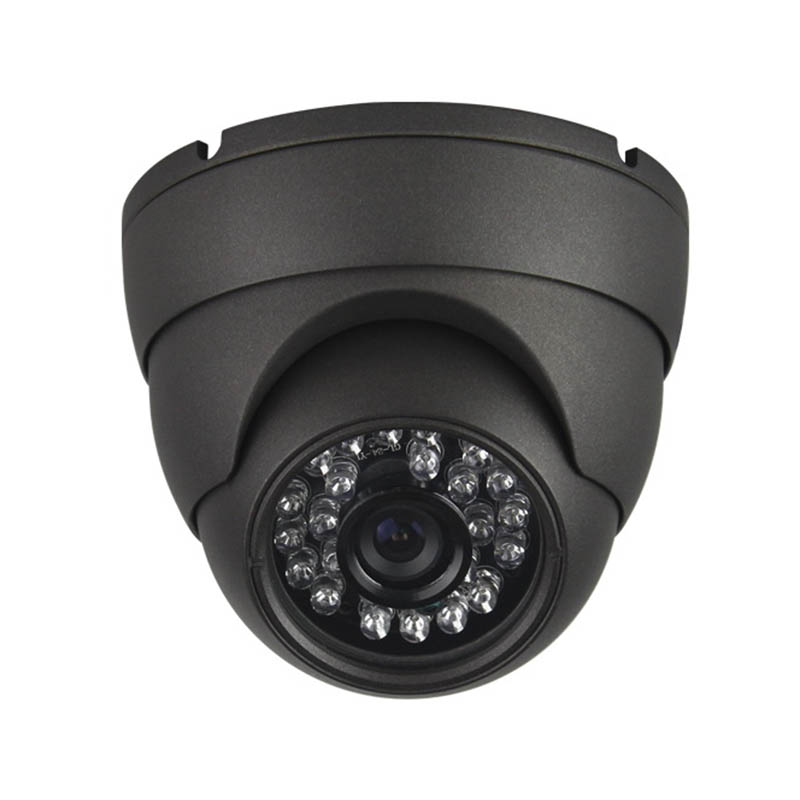

Modellatura della fotocamera

Inoltre, la nostra azienda ha stabilito relazioni cooperative con fornitori di materie prime in plastica, produttori di stampa, ecc. Per garantire la fornitura di materie prime e qualità di stampa. Attraverso la nostra ricca esperienza e una catena di approvvigionamento perfetta, la nostra azienda può fornire ai clienti prodotti per fotocamere personalizzati di alta qualità per soddisfare le loro esigenze specifiche. Allo stesso tempo, abbiamo 10 anni di esperienza professionale sul servizio di commercio estero, comprendiamo il processo di commercio estero e servire meglio i nostri clienti. Per i prodotti della fotocamera, possiamo realizzare parti di plastica corrispondenti, che vengono eseguite principalmente attraverso stampi di iniezione.

La produzione di stampi per iniezione della fotocamera deve combinare modanatura strutturale di precisione, requisiti di prestazioni ottiche e requisiti di adattamento dell'automazione

1. Punti di progettazione core

1) Design di struttura e struttura del scorrimento

L'alloggiamento della fotocamera contiene spesso strutture sotto taglio multidirezionali (come fibbie per lenti, fori di dissipazione del calore e interfacce di cablaggio) e un cursore dello stampo anteriore (slot t o azionamento idraulico) e una soluzione di combinazione superiore inclinata da stampo posteriore. Ad esempio, gli inserti in metallo del telaio della telecamera del telefono cellulare devono essere posizionati con precisione attraverso un design di inserimento diviso. Lo stampo deve essere dotato di uno slot di posizionamento con una funzione di adsorbimento e i quattro angoli degli inserti in metallo sono fissati dalla pressione negativa del vuoto per evitare la deviazione di stampaggio iniezione.

La superficie di separazione deve evitare la superficie dell'aspetto e il cancello è generalmente selezionato in un'area nascosta (come l'interno del vano batteria). Le porte di punta o la colla subacquea vengono utilizzate per evitare segni di saldatura che influenzano le prestazioni ottiche

2) Core denso e sistema di raffreddamento

Il nucleo snello (come il foro di montaggio dell'obiettivo) deve essere realizzato in acciaio resistente a carichi ad alto consumo (NAK80 o S136) e viene costruita un'asta di raffreddamento in rame per migliorare l'efficienza della dissipazione del calore e prevenire la deformazione. I quattro angoli del nucleo dello stampo sono progettati con il posizionamento della bocca di 5 ° tigre e la precisione di chiusura dello stampo è ≤0,01 mm.

Il sistema di raffreddamento adotta una progettazione di sacchetti liquidi elastici e il liquido di raffreddamento circolante migliora l'uniformità della dissipazione del calore, che è adatta ai requisiti di dissipazione del calore di strutture cave complesse.

3) Hot Runner e Ottimizzazione dell'espulsione

Stampi multi-cavità raccomandano i sistemi di corridori caldi per ridurre i rifiuti e garantire la fluidità del fusione, che è adatto alla produzione di parti a parete sottile come le basi della fotocamera. (Allo stesso tempo, possiamo anche scegliere i corridori freddi, che sono determinati dal budget e dalla struttura del prodotto del cliente)

Il meccanismo di espulsione utilizza espulsori e manipolatori a forma di Z per collaborare a Demolding. Le parti trasparenti devono evitare graffi. Alcuni casi integrano i sistemi di visione CCD per ottenere l'ordinamento automatico

2. Difficoltà e soluzioni tecniche

1) Posizionamento e demolding per inserisci metallo

Problema: gli inserti in metallo (compresi i telai inferiori e i negativi triangolari) del telaio della telecamera del telefono cellulare sono facilmente offset a causa della pressione di iniezione.

Soluzione: lo stampo inferiore è progettato con una scanalatura di posizionamento con funzione di adsorbimento del vuoto e i quattro angoli dell'inserto metallico vengono adsorbiti attraverso la combinazione di canali di ventilazione verticale e canali di ventilazione anulari; Dopo l'apertura dello stampo, la modalità di alimentazione dell'aria viene commutata e il gas ad alta pressione fa esplodere l'inserto per aiutare a demolire

2) Requisiti per la tenuta di componenti ottici

Problema: il gioco tra l'obiettivo e il guscio deve essere ≤0,05 mm e il restringimento irregolare può facilmente portare a perdite di luce o infiltrazioni d'acqua.

SOLUZIONE: il design di inserimento diviso riserve il margine di riparazione dello stampo, combina il controllo del processo SPC per monitorare la stabilità dimensionale e identificare automaticamente il gioco attraverso il sistema di rilevamento CCD

3) modanatura integrata di più cablaggio

Problema: il cablaggio della telecamera automobilistica a 180 gradi richiede iniezioni simultanee multiple e gli stampi tradizionali sono inefficienti.

Soluzione: progettazione combinata della striscia dello stampo (incluso il posizionamento della colonna della guida della striscia dello stampo), sistema di corridore caldo integrato e piastra di fissaggio del filo, realizzare modanatura di iniezione di posizionamento sincrono di più cablaggi e cablaggi e la struttura a tre core del nucleo dello stampo garantisce la consistenza dell'angolo di flessione del filo metallico

3 Selezione di materiale e processo

1) Acciaio da muffa

Preferibilmente Scegli 718H, S136 (Resistenza alla corrosione) o NAK80 (alta polabilità), gli inserti chiave necessitano di un trattamento di estinzione del vuoto per prolungare la vita (allo stesso tempo, daremo la migliore selezione dei materiali dello stampo in base al budget del cliente e alla progettazione del prodotto)

2) Controllo dei parametri di stampaggio iniezione

Utilizzare la macchina da stampaggio a iniezione 90-700T, il controllore della temperatura dello stampo controlla accuratamente la temperatura (± 1 ℃), la copertura delle lenti trasparenti richiede un sistema di circolazione dell'olio per ridurre la deformazione di restringimento e viene prodotto in un workshop senza polvere di livello 100.000

3) Trattamento superficiale

Il guscio richiede spesso un processo di incisione o un trattamento della superficie smerigliato e la cavità dello stampo adotta il design del grano in pelle per migliorare l'anti-slittamento e l'estetica (abbiamo una varietà di diversi effetti di cereali opachi a muffa, lo invieremo ai clienti attraverso i video, in modo che i clienti possano scegliere da soli)

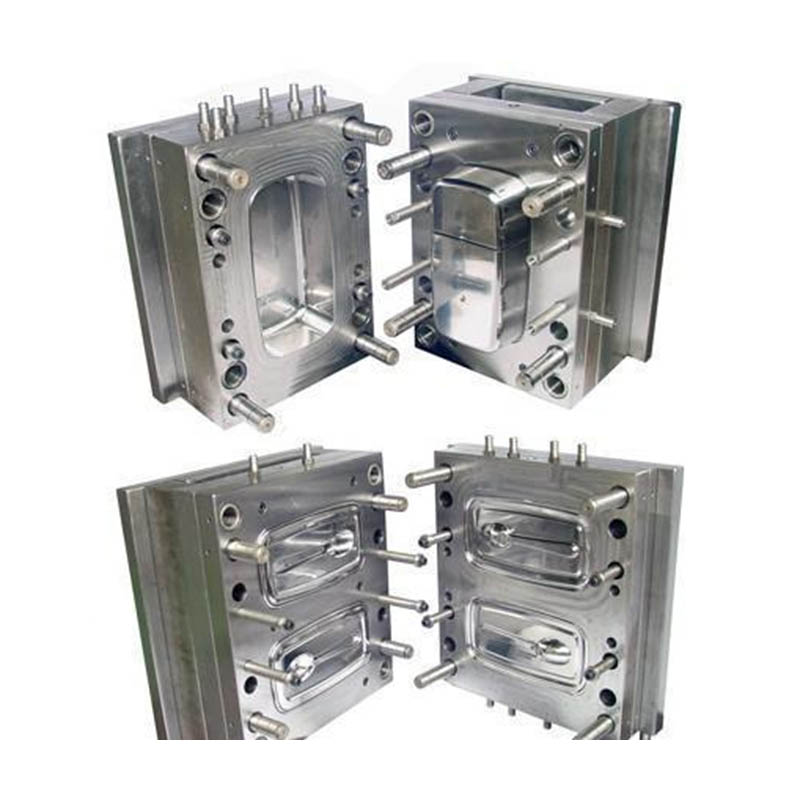

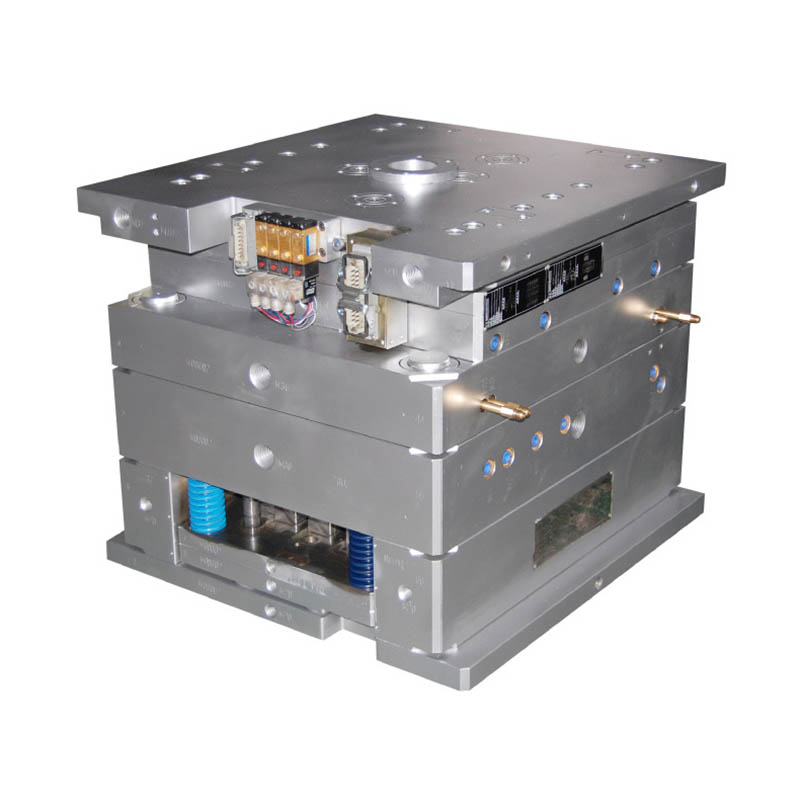

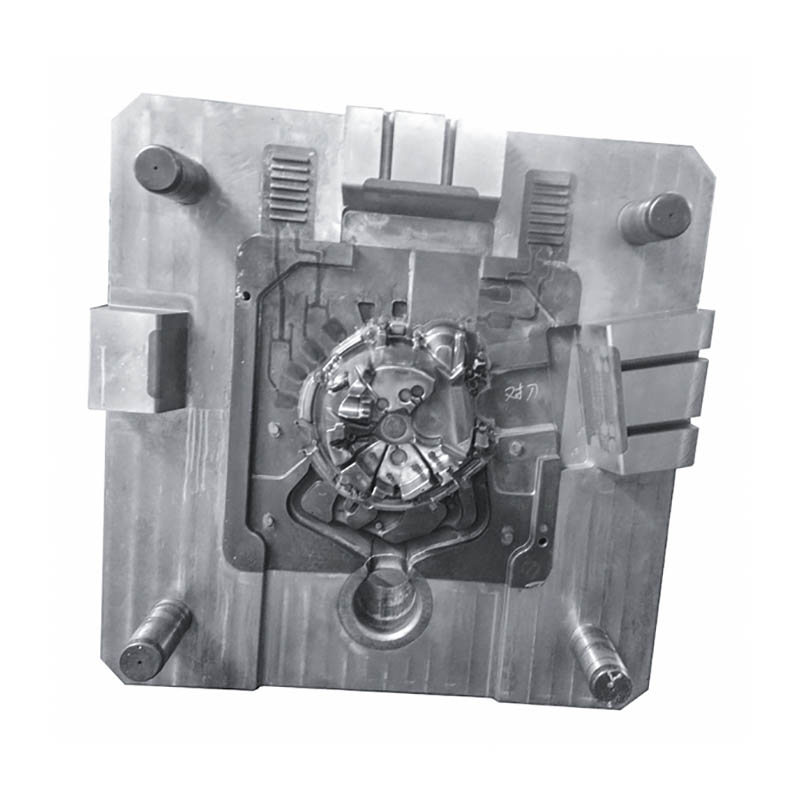

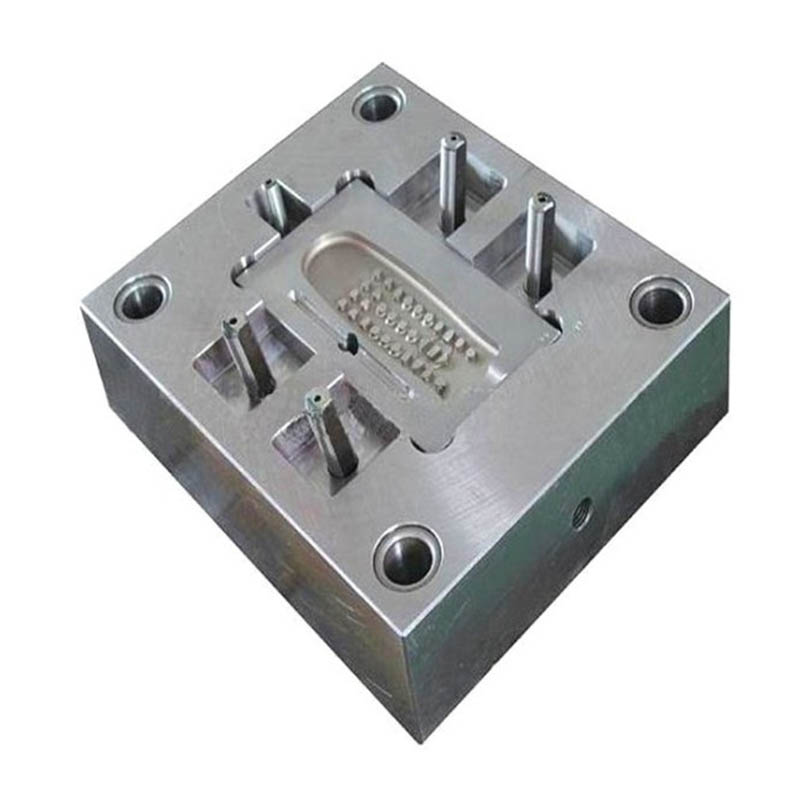

Stampo della fotocamera

Siamo un produttore di stampi per fotocamere, che fornisce produzione di stampi per fotocamere di alta qualità. Finché desideri personalizzare/sviluppare prodotti per fotocamere, puoi trovarci. Abbiamo una progettazione di stampi a iniezione professionale e una tecnologia di produzione matura, fornendo un servizio unico, dal trasporto di prodotti per il prodotto di produzione di produzione di produzione di produzione di produzione di prodotti, possiamo aiutarti in ogni link. Finché verrai da noi, ti forniremo il servizio finale e ti soddisferemo in termini di qualità del prodotto, tempo di produzione, dialogo sulle informazioni, ecc.

Stampo per iniezione di plastica

Specifiche di stampaggio in plastica

Design dello stampo:

Processo di transazione:

Test della muffa:

Confezionamento del prodotto

Fabbrica

Siamo in fabbrica di muffe di plastica personalizzata. La nostra fabbrica è il produttore di stampi per iniezione di plastica. Abbiamo 17 anni di esperienza in stampi di plastica personalizzati professionali e 10 anni di esperienza nel commercio estero. Siamo un fornitore di stampo di plastica personalizzato. Possiamo fornire un servizio di stampo in plastica personalizzato. La nostra fabbrica può realizzare le parti di plastica modellate iniezione e la qualità dei prodotti ti soddisferà.

Abbiamo più di 50 macchine di fascia alta e centinaia di ingegneri e designer. Siamo in grado di fornire un servizio unico, dalla progettazione del prodotto - produzione di stampi - produzione di prodotti - imballaggi di prodotto - trasporto. Abbiamo una catena di produzione completa. Possiamo soddisfare tutte le tue esigenze.

Servizi che forniamo:

Servizio di stampo personalizzato professionale, progettazione e produzione di stampi in plastica. Produzione di prodotti plastici, design del prodotto, design dello stampo, personalizzazione del pompino, personalizzazione dello stampo rotazionale, personalizzazione dello stampo fstielluso. Servizi di stampa 3D, servizi di produzione CNC, packaging del prodotto, imballaggi personalizzati, servizi di spedizione.

Prima e ora aderiamo ai principi della qualità. Fornendo ai clienti i prodotti di altissima qualità, cerca di massimizzare l'efficienza della produzione e abbreviare i tempi di produzione. Siamo orgogliosi di dire a ogni cliente che la nostra azienda non ha perso nessun cliente dalla sua istituzione. Se c'è un problema con il prodotto, cercheremo una soluzione attivamente e ci assumiamo la responsabilità fino alla fine.

FAQ

D1: sei una società o produttore commerciale?

A: Siamo produttori.

Q2. Quando posso ottenere la citazione?

A: Di solito citato entro 2 giorni dopo aver ottenuto la tua richiesta.

Se sei molto urgente, chiamaci o dirci nella tua e -mail in modo da poter prima citare per te.

Q3. Quanto dura il tempo di consegna per la muffa?

A: Tutto dipende dalla dimensione e dalla complessità dei prodotti. Normalmente, il tempo di consegna è di 25 giorni.

Q4. Non ho un disegno 3D, come dovrei iniziare il nuovo progetto?

A: Puoi fornirci un campione di stampaggio, ti aiuteremo a finire il design del disegno 3D.

Q5. Prima della spedizione, come assicurarsi che la qualità dei prodotti?

A: Se non vieni nella nostra fabbrica e non hai anche la terza parte per l'ispezione, saremo come il tuo lavoratore di ispezione.

Ti forniremo un video per i dettagli del processo di produzione includono il rapporto di processo, la struttura delle dimensioni dei prodotti e i dettagli della superficie, i dettagli di imballaggio e così via.

Q6. Quali sono i tuoi termini di pagamento?

A: Pagamento dello stampo: deposito del 40% di T/T in anticipo, 30% Pagamento dello stampo Secondo prima di inviare i primi campioni di prova, bilanciamento del 30% di muffa dopo essere stato d'accordo sui campioni finali.

B: Pagamento della produzione: deposito del 50% in anticipo, 50% prima di inviare la merce finale.

D7: Come fai a fare la nostra attività a lungo termine e una buona relazione?

A: 1. Manteniamo una buona qualità e un prezzo competitivo per garantire ai nostri clienti benefici per i migliori prodotti di qualità.

2. Rispettiamo ogni cliente come nostro amico e facciamo sinceramente affari e facciamo amicizia con loro, non importa da dove provengano.
