Stampaggio repellente per zanzare elettrico

Inoltre, la nostra azienda ha stabilito rapporti di collaborazione con fornitori di materie prime plastiche, produttori di stampe, ecc. per garantire la fornitura di materie prime e la qualità di stampa. Grazie alla nostra ricca esperienza e alla perfetta catena di fornitura, la nostra azienda è in grado di fornire ai clienti prodotti di stampaggio repellenti per zanzare elettrici personalizzati di alta qualità per soddisfare le loro esigenze specifiche. Allo stesso tempo, abbiamo 10 anni di esperienza professionale nel servizio di commercio estero, comprendiamo il processo del commercio estero e serviamo meglio i nostri clienti. Per i prodotti di stampaggio dei repellenti per zanzare elettrici, possiamo realizzare parti in plastica corrispondenti, che vengono realizzate principalmente tramite stampi a iniezione.

I principi fondamentali che governano il processo di produzione degli stampi per i repellenti per zanzare elettrici sono: allineamento con la funzionalità del prodotto, garanzia di precisione e stabilità, miglioramento dell'efficienza produttiva ed estensione della durata dello stampo. L'intero processo può essere sostanzialmente suddiviso in sette fasi principali: preparazione preliminare e analisi del prodotto; progettazione stampi; preparazione e pretrattamento del materiale dello stampo; lavorazione meccanica di precisione di componenti di stampi; assemblaggio stampi; prova e debugging dello stampo; e accettazione e consegna dello stampo. Ogni fase è strettamente collegata; la qualità della fase precedente influisce direttamente sull'avanzamento delle fasi successive. Qualsiasi svista in una singola fase potrebbe comportare la rottamazione dello stampo o il mancato rispetto degli standard di qualità dei prodotti finali. Pertanto, è imperativo aderire a protocolli operativi standardizzati durante l’intero processo, adattando tutte le attività alle caratteristiche specifiche del prodotto repellente elettrico per zanzare.

Fase 1: preparazione preliminare e analisi del prodotto. Ciò costituisce il presupposto fondamentale per la realizzazione degli stampi; il suo obiettivo principale è definire chiaramente i requisiti del prodotto e analizzare approfonditamente la struttura del prodotto, fornendo così una base scientifica per la successiva progettazione e lavorazione dello stampo. Innanzitutto, il team di produzione dello stampo deve interfacciarsi con il team di progettazione del prodotto per ottenere una documentazione completa sul prodotto per il repellente per zanzare elettrico. Ciò include modelli di prodotto 3D, disegni tecnici 2D, specifiche dei materiali, tolleranze dimensionali, standard estetici, requisiti di assemblaggio e parametri funzionali. Particolare attenzione dovrà essere posta alle tolleranze dimensionali; per le aree critiche, come le giunture dell'alloggiamento, i fori di montaggio per gli elementi riscaldanti e le interfacce per le bottiglie di repellente per liquidi, le tolleranze devono generalmente essere controllate entro ±0,02 mm. Questo controllo rigoroso previene problemi quali spazi eccessivi nelle giunture dell'alloggiamento, supporti allentati degli elementi riscaldanti o perdite di liquido causate da deviazioni dimensionali. Allo stesso tempo, i materiali specifici del prodotto devono essere chiaramente definiti. L'alloggiamento del repellente per zanzare elettrico è generalmente realizzato in plastica ABS, che è atossica, inodore, possiede un'elevata resistenza meccanica, è facile da modellare e presenta una resistenza al calore sufficiente, rendendola adatta a prodotti esposti ad ambienti termici a bassa temperatura. Le bottiglie o i serbatoi repellenti per liquidi sono generalmente realizzati in plastica PP, che offre un'eccellente resistenza alla corrosione e proprietà di tenuta, prevenendo efficacemente la fuoriuscita del liquido repellente. I componenti che entrano in contatto diretto con l'elemento riscaldante, come la base riscaldante, possono utilizzare plastica PC o plastica ABS modificata, che offrono una resistenza al calore superiore, garantendo così che le parti rimangano esenti da deformazioni o invecchiamento anche dopo un uso prolungato.

Durante la fase di analisi del prodotto, l'obiettivo principale è decostruire le caratteristiche strutturali del repellente per zanzare elettrico e, insieme ai suoi requisiti funzionali, analizzare le sfide specifiche associate al processo di stampaggio. Ad esempio, l'alloggiamento inferiore dei repellenti per zanzare elettrici di tipo liquido presenta in genere una fessura di montaggio per la bottiglia del liquido, una perforazione per l'asta dell'elemento riscaldante e un'interfaccia per il cavo di alimentazione. Alcuni prodotti incorporano anche caratteristiche strutturali come fori di montaggio per indicatori luminosi e rientranze per pulsanti. In particolare, la fessura di montaggio della bottiglia del liquido richiede un elevato grado di integrità di tenuta per impedire perdite del fluido repellente; di conseguenza la corrispondente cavità all'interno dello stampo deve possedere eccezionale finitura superficiale e precisione dimensionale. Inoltre, la precisione di posizionamento della perforazione per l'asta dell'elemento riscaldante è critica; un'eccessiva deviazione nel suo posizionamento potrebbe comportare un'installazione inclinata dell'asta, compromettendo così sia la prestazione di riscaldamento che l'efficienza di volatilizzazione del repellente. La copertura superiore dei dispositivi elettrici repellenti per zanzare che utilizzano tappetini repellenti presenta in genere una fitta serie di fori di ventilazione, caratterizzati dai loro diametri minimi e dalla distribuzione uniforme. La progettazione dello stampo per tali componenti richiede la creazione di corrispondenti perni sottili del nucleo; allo stesso tempo, è necessario prestare particolare attenzione a garantire una sformatura regolare per evitare che i perni del nucleo si rompano o che il prodotto finito presenti bave. Inoltre, gli alloggiamenti di alcuni dispositivi elettrici antizanzare incorporano strutture ad incastro, come ad esempio attacchi a scatto e fessure, per facilitare l'assemblaggio e il fissaggio sicuro delle sezioni superiore e inferiore dell'alloggiamento. Per modellare con successo queste caratteristiche complesse, il design dello stampo deve incorporare meccanismi laterali di estrazione del nucleo; tale esigenza costituisce una delle principali sfide e criticità nella progettazione e realizzazione di stampi per dispositivi elettrici antizanzare.

Allo stesso tempo, questa fase richiede il completamento delle ricerche di mercato e dell'analisi dei costi. In base al volume di produzione previsto del prodotto, è necessario determinare la configurazione appropriata dello stampo, in particolare se utilizzare uno stampo a cavità singola o uno stampo a cavità multipla. Per i cicli di produzione su larga scala, gli stampi multi-cavità sono la scelta preferita, poiché possono migliorare significativamente l’efficienza produttiva; al contrario, per lotti di produzione più piccoli, vengono utilizzati stampi a cavità singola per ridurre al minimo i costi di produzione degli stampi. Inoltre, è essenziale delineare sistematicamente le tappe fondamentali, gli standard tecnici e i parametri di riferimento di qualità per il processo di produzione degli stampi. Ciò comporta la formulazione di un programma di produzione completo e la designazione chiara dei soggetti responsabili di ciascuna fase specifica, garantendo così che la produzione degli stampi proceda in modo ordinato ed efficiente.

Fase due: la fase di progettazione dello stampo. Ciò costituisce la fase centrale del processo di produzione dello stampo, poiché determina direttamente l'integrità strutturale, la precisione dimensionale e l'efficienza produttiva dello stampo finito. Basandosi sui risultati dell'analisi preliminare del prodotto, il lavoro di progettazione viene eseguito utilizzando pacchetti software specializzati per la progettazione di stampi (come UG, Pro/E, AutoCAD, ecc.). In questo contesto, il modulo "Mold Wizard" del software UG è ampiamente utilizzato nella progettazione di stampi per dispositivi elettrici antizanzare, consentendo l'esecuzione efficiente di compiti critici come la progettazione di linee di giunzione e la modellazione di cavità e anime dello stampo. Il processo di progettazione dello stampo deve aderire rigorosamente a una serie di principi guida: "solidità strutturale, rispetto degli standard di precisione, funzionalità di sformatura regolare e facilità di manutenzione". Funzionalmente questa fase è suddivisa in due componenti distinte: progettazione del processo di stampaggio e progettazione della struttura dello stampo. La progettazione del processo di stampaggio funge da base per la progettazione dello stampo; richiede la determinazione di parametri specifici del processo di stampaggio in base al materiale, alla struttura e alle dimensioni dei componenti elettrici del repellente per zanzare. Ad esempio, la temperatura di stampaggio della plastica ABS è generalmente controllata nell'intervallo 180–220°C, con una pressione di iniezione di 80–120 MPa e una temperatura dello stampo di 50–60°C; se per il prodotto è richiesta un'elevata brillantezza superficiale, la temperatura dello stampo può essere aumentata a 60–80°C. Per la plastica PP, la temperatura di stampaggio è 170–210°C, la pressione di iniezione è 70–100 MPa e la temperatura dello stampo è controllata a 20–40°C. Allo stesso tempo, è necessario analizzare il tasso di restringimento del materiale: la plastica ABS presenta tipicamente un tasso di restringimento dello 0,5%–0,8%, mentre la plastica PP ha un tasso dell'1,0%–2,0%. Quando si progetta la cavità dello stampo, è necessario incorporare quote adeguate in base a questi tassi di ritiro per garantire che le dimensioni del prodotto stampato soddisfino le specifiche di progettazione. Inoltre, deve essere stabilito uno schema di progettazione per il sistema di chiusura; poiché i componenti dei repellenti per zanzare elettrici sono prevalentemente parti piccole e con pareti sottili, il sistema di colata dovrebbe utilizzare un design a porta fine per evitare che i segni della porta compromettano l'aspetto estetico del prodotto, garantendo allo stesso tempo un flusso di fusione regolare e riducendo al minimo i difetti di stampaggio come linee di saldatura e segni di avvallamento. Per i componenti dotati di fori di ventilazione o perforazioni complesse, un sistema di ventilazione ben progettato è essenziale per facilitare la tempestiva evacuazione dei gas generati durante il processo di stampaggio, prevenendo così difetti come bolle d'aria e colpi brevi.

La progettazione della struttura dello stampo costituisce il fulcro della fase di progettazione; comporta l'integrazione della configurazione strutturale del prodotto con i requisiti del processo di stampaggio per completare il progetto complessivo della struttura dello stampo, comprendendo il design della cavità, del nucleo, della base dello stampo, del meccanismo di guida, del meccanismo di espulsione, del meccanismo di estrazione del nucleo laterale, del sistema di raffreddamento e di altre parti costitutive. La cavità e il nucleo fungono da componenti di formatura primari dello stampo; la loro geometria deve replicare esattamente i contorni esterni dei componenti elettrici antizanzare. Considerati i requisiti di precisione estremamente elevati coinvolti, questi componenti devono essere modellati con estrema precisione in base al modello digitale 3D del prodotto. Inoltre, la ruvidità superficiale di questi componenti deve raggiungere uno standard Ra pari a 0,12 μm o più fine per garantire che il prodotto stampato risultante possieda una finitura superficiale liscia e priva di bave. Come struttura fondamentale di uno stampo, la base dello stampo deve essere selezionata per possedere resistenza sufficiente e rigidità eccellente; il materiale più comunemente utilizzato per le basi dello stampo è l'acciaio 45. Dopo aver subito un trattamento di tempra e rinvenimento, la sua durezza e resistenza all'usura vengono migliorate, garantendo così che lo stampo rimanga esente da deformazioni durante l'uso prolungato.

Il meccanismo di guida serve a garantire un allineamento preciso quando lo stampo si chiude, evitando il disallineamento tra le metà superiore e inferiore dello stampo che potrebbe causare lo scarto del prodotto. Tipicamente, ciò si ottiene attraverso una combinazione di pilastri di guida e boccole di guida; il gioco tra i pilastri e le boccole deve essere rigorosamente controllato entro un intervallo compreso tra 0,01 e 0,03 mm. Inoltre, è necessario incorporare perni di posizionamento per migliorare ulteriormente la precisione di posizionamento. Il meccanismo di espulsione ha il compito di sformare il prodotto una volta formato. Il metodo di espulsione appropriato deve essere selezionato in base alle caratteristiche strutturali specifiche del prodotto. Per l'alloggiamento dei repellenti elettrici per zanzare viene spesso utilizzata l'espulsione tramite spillo; il posizionamento dei perni di espulsione deve essere attentamente posizionato per evitare aree funzionali critiche e superfici esterne visibili del prodotto, evitando così la comparsa di antiestetici segni di espulsione. Per i componenti caratterizzati da geometrie più complesse, è possibile utilizzare metodi come l'espulsione della piastra di estrazione o l'espulsione del perno angolato per garantire una sformatura uniforme senza causare danni al prodotto.

Il meccanismo di estrazione laterale del nucleo costituisce un punto focale critico nella progettazione di stampi per repellenti elettrici per zanzare. La sua funzione principale è quella di formare elementi laterali sul prodotto, come linguette a scatto, fessure e fori laterali, esempi dei quali includono l'apertura laterale per il cavo di alimentazione sull'alloggiamento inferiore e le varie linguette a scatto sull'involucro esterno. Un metodo comunemente adottato è il meccanismo di estrazione del nucleo del perno guida angolato. Il suo design richiede calcoli precisi riguardanti l'angolo di inclinazione, la lunghezza e la distanza della corsa dei perni di guida angolati per garantire sia una retrazione fluida del nucleo che un ritorno accurato alla posizione iniziale. Inoltre, deve essere incorporato un meccanismo di bloccaggio per impedire qualsiasi spostamento involontario delle anime laterali durante la chiusura dello stampo, che potrebbe altrimenti compromettere la precisione dimensionale del prodotto finale. Il sistema di raffreddamento è progettato per regolare la temperatura dello stampo, facilitando il rapido raffreddamento e la solidificazione del materiale fuso per aumentare l'efficienza produttiva e contemporaneamente ridurre al minimo il ritiro e la deformazione del prodotto. I canali di raffreddamento devono seguire da vicino i contorni sia della cavità dello stampo che del nucleo, garantendo una distribuzione uniforme che mantenga una temperatura costante in tutte le parti dello stampo. Per i componenti che richiedono un elevato grado di tenuta all'aria, come le bottiglie di repellente per liquidi, la progettazione del sistema di raffreddamento richiede una precisione ancora maggiore per evitare che un raffreddamento irregolare induca deformazioni o deformazioni del prodotto. Al termine della fase di progettazione, lo schema di progettazione dello stampo deve essere sottoposto a una revisione completa. Ciò comporta l'utilizzo della tecnologia di analisi del flusso dello stampo CAE per simulare l'intero processo di riempimento, raffreddamento e ritiro della fusione. Prevedendo potenziali difetti che potrebbero verificarsi durante il processo di stampaggio, come linee di saldatura, segni di avvallamento e deformazione, è possibile ottimizzare la struttura dello stampo e i parametri di processo in base ai risultati dell'analisi, riducendo così il numero di prove dello stampo e i costi di produzione dello stampo. Allo stesso tempo, devono essere redatti disegni dettagliati di assemblaggio dello stampo e disegni di lavorazione dei componenti, specificando chiaramente le dimensioni, le tolleranze, i materiali e i requisiti di lavorazione per ogni singola parte per fornire una base definitiva per le successive operazioni di produzione e assemblaggio.

Fase III: Preparazione e pretrattamento del materiale dello stampo. La selezione e il pretrattamento dei materiali dello stampo influiscono direttamente sulla durezza dello stampo, sulla resistenza all'usura, sulla durata e sulla precisione della lavorazione. Pertanto, in base ai requisiti operativi specifici e alla complessità della lavorazione dello stampo elettrico repellente per zanzare, è necessario selezionare materiali adeguati e sottoporli a un pretrattamento rigoroso. I componenti principali dello stampo, come cavità, nuclei, perni di guida angolati e perni di espulsione, richiedono l'uso di acciai per stampi ad alta resistenza e con elevata resistenza all'usura. Le opzioni comunemente utilizzate includono acciai pretemprati come P20, 718H e NAK80. Tra questi, l'acciaio P20 offre eccellente lavorabilità e proprietà meccaniche complete, raggiungendo una durezza di HRC 30–36; è adatto per stampi elettrici repellenti per zanzare che richiedono precisione standard. L'acciaio 718H possiede una durezza più elevata (HRC 38–42), insieme a resistenza all'usura e tenacità superiori, che lo rendono ideale per stampi destinati alla produzione in grandi volumi o con rigorosi requisiti di precisione. L'acciaio NAK80 è un acciaio pretemprato lucidabile in grado di ottenere un'elevata finitura superficiale senza necessità di successivi trattamenti di lucidatura; è particolarmente adatto per stampi dove la qualità estetica del prodotto finale è un requisito fondamentale. I componenti ausiliari, come basi dello stampo, pilastri di guida e boccole di guida, possono essere fabbricati utilizzando acciaio 45# o acciaio 40Cr, che vengono sottoposti a trattamenti di tempra e rinvenimento per migliorarne la resistenza e la rigidità.

Una volta completata la preparazione del materiale, inizia la fase di pretrattamento, che coinvolge principalmente processi quali forgiatura, ricottura, tempra e rinvenimento. L'obiettivo della forgiatura è affinare la microstruttura interna del materiale, eliminare difetti come porosità e allentamento e migliorare la densità e la tenacità del materiale, garantendo così che i componenti dello stampo non si rompano durante la successiva lavorazione o utilizzo operativo. L'obiettivo della ricottura è ridurre la durezza del materiale, migliorare la lavorabilità e ridurre al minimo l'usura dell'utensile durante la lavorazione, alleviando contemporaneamente le tensioni interne per prevenire la deformazione durante le successive fasi di lavorazione e trattamento termico. Per gli acciai per stampi viene tipicamente impiegata la ricottura sferoidizzante; il materiale viene riscaldato a 750–780°C, mantenuto a questa temperatura per un periodo specifico e quindi raffreddato lentamente. Questo processo trasforma la microstruttura interna in perlite sferoidale, riducendo la durezza a HB 200–220 e facilitando così le successive operazioni di taglio. L'estinzione e il rinvenimento, un processo di trattamento termico applicato principalmente alle basi degli stampi e ai componenti ausiliari, prevede il riscaldamento del materiale a 850–880°C, mantenendolo a questa temperatura prima dello spegnimento e quindi riscaldandolo nuovamente a 550–600°C per il rinvenimento. Questo processo conferisce eccellente resistenza e tenacità al materiale, con la durezza controllata nell'intervallo HRC 28–32, garantendo così la rigidità e la stabilità della base dello stampo.

Al termine della fase di pretrattamento, il materiale deve essere sottoposto a controllo dimensionale e valutazione della qualità superficiale per garantire che le sue dimensioni soddisfino le specifiche di lavorazione e che la sua superficie sia esente da difetti come crepe, graffi o incrostazioni. Eventuali materiali non conformi dovranno essere tempestivamente sostituiti per evitare qualsiasi impatto negativo sulla qualità delle successive fasi di lavorazione.

Fase 4: Lavorazione meccanica di precisione dei componenti dello stampo. Questa costituisce la fase critica in cui il progetto progettuale viene tradotto in componenti fisici tangibili. In base ai requisiti di lavorazione specifici di ciascun componente dello stampo, è necessario selezionare attrezzature e tecniche di lavorazione adeguate, applicando controlli rigorosi per garantire la precisione della lavorazione e la qualità della superficie. I componenti per lo stampo elettrico repellente per zanzare richiedono un'elevata precisione di lavorazione e comportano sequenze di lavorazione complesse, comprendenti principalmente fasi di sgrossatura, semifinitura, finitura e trattamento superficiale. Le attrezzature comunemente utilizzate per queste operazioni includono fresatrici CNC, torni CNC, macchine per elettroerosione (EDM), macchine per elettroerosione a filo (WEDM), rettificatrici e lucidatrici.

L'obiettivo primario della fase di sgrossatura è quello di rimuovere il materiale in eccesso e definire il contorno preliminare del componente, ponendo così le basi per le successive operazioni di finitura. La lavorazione di sgrossatura viene generalmente eseguita utilizzando fresatrici CNC o fresatrici convenzionali. Durante questo processo è necessario riservare un sovrametallo di finitura di 0,3–0,5 mm; inoltre, le velocità di lavorazione e gli avanzamenti devono essere attentamente controllati per prevenire la deformazione del materiale causata da eccessive sollecitazioni indotte dalla lavorazione. Per i componenti caratterizzati da geometrie complesse, come cavità e anime dello stampo, viene eseguito un trattamento di invecchiamento dopo la lavorazione di sgrossatura per alleviare le tensioni interne e ridurre ulteriormente al minimo il potenziale di deformazione durante le successive fasi di finitura. La fase di semifinitura prevede principalmente il perfezionamento dei contorni dei componenti e la correzione degli errori generati durante la lavorazione di sgrossatura, avvicinando così le dimensioni e la geometria delle parti alle specifiche di progetto. Le operazioni di semifinitura utilizzano tipicamente attrezzature come fresatrici e torni CNC, mantenendo una tolleranza di lavorazione entro ±0,05 mm. Allo stesso tempo, le aree critiche dei componenti vengono sottoposte a una sbavatura preliminare per rimuovere le bave di lavorazione. Per i componenti caratterizzati da superfici curve complesse o microstrutture intricate, come i perni del nucleo di ventilazione nella copertura superiore di un dispositivo elettrico antizanzare o i pilastri di guida angolati all'interno di un meccanismo di trazione del nucleo laterale, la fase di semifinitura richiede l'uso di apparecchiature di lavorazione CNC ad alta precisione per garantire l'accuratezza dimensionale di queste caratteristiche strutturali.

La fase di finitura costituisce la fase fondamentale per garantire la precisione dello stampo; richiede l'impiego di apparecchiature di lavorazione ad alta precisione e un controllo rigoroso sia sull'accuratezza della lavorazione che sulla qualità della superficie. Per i componenti principali, come cavità e nuclei dello stampo, le operazioni di finitura possono impiegare attrezzature tra cui fresatrici CNC simultanee a 5 assi, macchine per elettroerosione (EDM) e macchine per elettroerosione a filo. Tra queste, le fresatrici CNC simultanee a 5 assi consentono la lavorazione ad alta precisione di superfici curve complesse, ottenendo una tolleranza di lavorazione fino a ±0,005 mm e una rugosità superficiale di Ra 0,08 μm. Le macchine per elettroerosione vengono utilizzate principalmente per lavorare strutture complesse e caratteristiche complesse all'interno di cavità e nuclei; utilizzando scariche a scintilla tra un elettrodo e il pezzo in lavorazione per erodere il materiale metallico, raggiungono una tolleranza di lavorazione fino a ±0,002 mm e sono in grado di lavorare acciai per stampi ad alta durezza. Le macchine per elettroerosione a filo vengono utilizzate prevalentemente per la lavorazione di componenti come inserti di stampi e pilastri di guida angolari, consentendo la lavorazione ad alta precisione di profili sia lineari che curvi; in particolare, l'elettroerosione a filo ad avanzamento lento può raggiungere una tolleranza di lavorazione fino a ±0,001 mm e una rugosità superficiale di Ra 0,05 μm.

Una volta completata la fase di finitura, i componenti vengono sottoposti a processi di trattamento superficiale, tra cui principalmente lucidatura e nitrurazione. L'obiettivo della lucidatura è migliorare la finitura superficiale dei componenti, garantendo così che i prodotti stampati risultanti possiedano superfici lisce e prive di graffi. Il processo di lucidatura richiede l'uso progressivo di strumenti di lucidatura sempre più fini, che vanno dalla lucidatura grossolana alla lucidatura fine, fino a quando la ruvidità superficiale delle cavità e delle anime dello stampo raggiunge uno standard di Ra 0,12 μm o migliore. Per i componenti che richiedono un elevato grado di integrità della tenuta, come i flaconi di medicinali liquidi, la ruvidità della superficie deve soddisfare uno standard ancora più severo di Ra 0,08 μm o migliore. Il trattamento di nitrurazione viene utilizzato principalmente per migliorare la durezza superficiale e la resistenza all'usura dei componenti dello stampo, prolungandone così la durata. Tipicamente viene utilizzato un processo di nitrurazione gassosa: i componenti vengono posti in un forno di nitrurazione dove, ad una temperatura di 500–550°C, viene introdotto gas di ammoniaca. Ciò fa sì che gli atomi di azoto si diffondano nelle superfici dei componenti, formando uno strato nitrurato duro con una durezza superficiale superiore a HV850. Fondamentalmente, questo processo non compromette la robustezza interna dei componenti, prevenendo così l'usura e la deformazione durante il funzionamento.

Durante tutto il processo di produzione, ogni componente è sottoposto a rigorosi controlli di qualità. Le apparecchiature di ispezione, come calibri, micrometri, comparatori e macchine di misura a coordinate (CMM), vengono utilizzate per verificare dimensioni, tolleranze, rugosità superficiale e altri parametri, garantendo la rigorosa conformità alle specifiche di progettazione. I componenti non conformi vengono rilavorati o rottamati per evitare che passino alla successiva fase di assemblaggio.

Fase 5: assemblaggio dello stampo. L'assemblaggio dello stampo è il processo di integrazione dei vari componenti finiti in uno stampo completo in conformità con le specifiche di progettazione. La precisione dell'assemblaggio influisce direttamente sulla precisione di chiusura dello stampo, sulla fluidità dell'espulsione e sull'efficienza complessiva della produzione. Di conseguenza, il processo di assemblaggio aderisce ai principi di "installazione prima delle caratteristiche di riferimento, seguite dai dettagli; installazione prima dei componenti interni, seguiti da quelli esterni". Ciò comporta l’utilizzo di strumenti e tecniche di assemblaggio specializzati per mantenere uno stretto controllo sulla qualità dell’assemblaggio.

Prima dell'assemblaggio, tutti i componenti vengono sottoposti a un accurato processo di pulizia per rimuovere i contaminanti superficiali, come macchie di olio, schegge di metallo e polvere, che potrebbero altrimenti compromettere la precisione dell'assemblaggio e la durata dello stampo. Allo stesso tempo, le dimensioni e la qualità della superficie di ciascun componente vengono ispezionate per garantire che soddisfino le specifiche prima dell'inizio dell'assemblaggio. La fase iniziale dell'assemblaggio prevede l'installazione della base dello stampo; ciò comporta l'assemblaggio di componenti come le piastre dello stampo superiore e inferiore, i pilastri di guida e le boccole di guida. La distanza tra i pilastri di guida e le boccole è accuratamente regolata per garantire una chiusura dello stampo fluida e senza intoppi e un allineamento preciso. L'installazione dei pilastri di guida e delle boccole utilizza tipicamente un accoppiamento con interferenza per garantire una connessione sicura e un lubrificante viene applicato alle loro superfici di accoppiamento per facilitare il funzionamento regolare.

...olio per ridurre l'usura.

Successivamente, vengono installati la cavità e il nucleo. La cavità e il nucleo lavorati sono fissati alla base dello stampo mediante connessioni bullonate o accoppiamenti a pressione, garantendo un fissaggio saldo e senza oscillazioni. L'installazione della cavità e del nucleo deve rispettare rigorosamente le specifiche di progetto; la loro coassialità e planarità devono essere regolate per garantire un accoppiamento preciso durante la chiusura dello stampo, evitando così disallineamenti che potrebbero provocare scarti di prodotto. Al termine dell'installazione è necessario controllare il gioco di accoppiamento tra cavità e nucleo. Questo gioco deve essere mantenuto entro un intervallo compreso tra 0,01 e 0,03 mm per evitare perdite di materiale fuso evitando al contempo un'eccessiva compressione che potrebbe danneggiare i componenti.

Successivamente, vengono installati meccanismi ausiliari, come il sistema di espulsione, il meccanismo di estrazione del nucleo laterale, il sistema di raffreddamento e il sistema di accesso. Per il sistema di espulsione, la posizione e l'altezza dei perni di espulsione devono essere regolate per garantire che espellino il prodotto senza problemi e ritornino con precisione nella posizione iniziale dopo l'espulsione. La distanza tra i perni di espulsione e i fori corrispondenti deve essere controllata entro 0,01–0,02 mm per evitare perdite di materiale. Per il meccanismo di estrazione del nucleo laterale, l'angolo di inclinazione dei perni di guida angolati e la corsa di estrazione del nucleo devono essere regolati per garantire un'estrazione regolare e un ritorno accurato; il meccanismo di bloccaggio deve essere fissato saldamente per evitare che l'anima laterale si sposti durante la chiusura dello stampo. Per il sistema di raffreddamento, tutti i collegamenti delle tubazioni devono essere fissati e privi di perdite, e il contatto tra le tubazioni e la cavità/nucleo deve essere ottimizzato per garantire un'efficienza di raffreddamento uniforme. Per il sistema di colata, la posizione e le dimensioni della porta devono essere regolate per garantire un riempimento regolare del materiale fuso e una transizione senza soluzione di continuità tra la porta e la cavità, riducendo così al minimo i segni della porta.

Una volta completato l'assemblaggio, è necessario un processo di debug completo. Lo stampo viene aperto e chiuso manualmente per verificarne la precisione di chiusura, la dolcezza dell'espulsione e il funzionamento sincronizzato di tutti i meccanismi, garantendo il corretto funzionamento dello stampo. Allo stesso tempo, l'integrità della tenuta dello stampo deve essere verificata mediante test di pressione per confermare che i sistemi di raffreddamento e di iniezione siano privi di perdite. Eventuali problemi identificati durante questo processo devono essere prontamente risolti tramite aggiustamenti o rilavorazioni fino a quando l'assemblaggio dello stampo non soddisfa tutti gli standard di qualità. Fase 6: Prova e Debug dello Stampo. Questa costituisce una fase critica per verificare la qualità e le prestazioni dello stampo. Durante questa fase, vengono prodotte parti campione attraverso esecuzioni di prova; questi campioni vengono quindi ispezionati per vari parametri, tra cui dimensioni, aspetto e funzionalità. Sulla base dei risultati della prova dello stampo, vengono apportate modifiche allo stampo stesso e ai parametri di processo, garantendo così che lo stampo sia in grado di produrre prodotti conformi. Le prove dello stampo devono essere condotte su macchine per lo stampaggio a iniezione o macchine per pressofusione dedicate, con i parametri dell'attrezzatura, quali pressione di iniezione, velocità di iniezione, temperatura di stampaggio, temperatura dello stampo e tempo di raffreddamento, configurati in stretta conformità con i parametri del processo di stampaggio stabiliti durante la fase di progettazione iniziale.

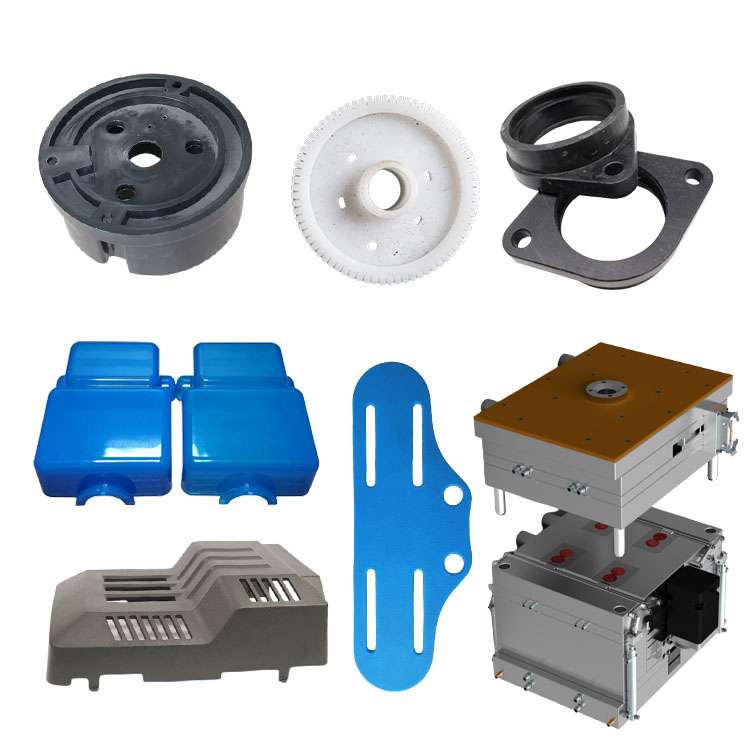

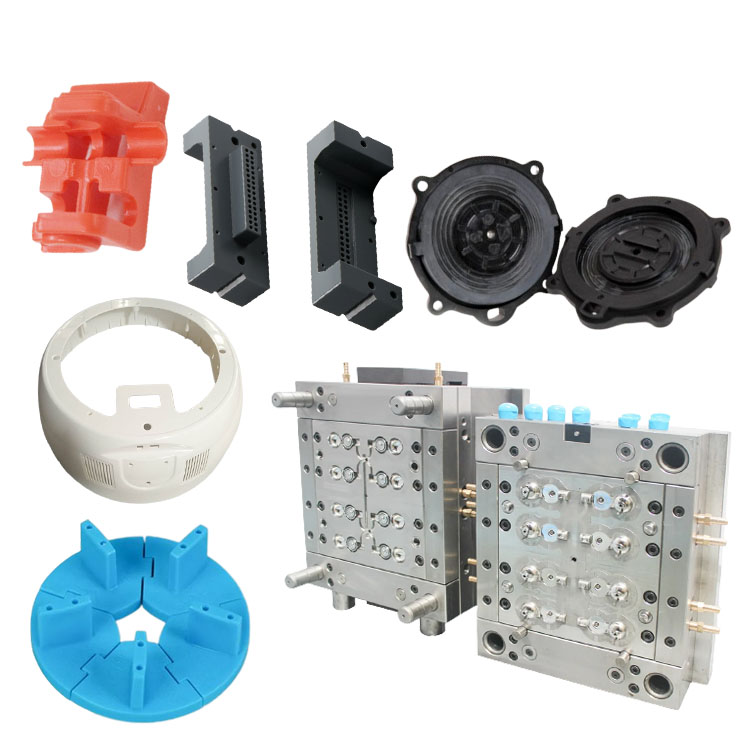

Realizzazione di stampi per iniezione plastica

Specifiche dello stampaggio della plastica

Progettazione dello stampo:

Processo di transazione:

Test della muffa:

Confezione del prodotto

Fabbrica

Siamo una fabbrica di stampi in plastica personalizzata. La nostra fabbrica è produttrice di stampi per iniezione plastica. abbiamo 17 anni di esperienza nello stampo in plastica personalizzato professionale e 10 anni di esperienza nel commercio estero. Siamo fornitori di stampi in plastica personalizzati. Siamo in grado di fornire un servizio personalizzato di stampi in plastica. La nostra fabbrica può realizzare parti in plastica stampate ad iniezione e la qualità dei prodotti ti soddisferà.

Abbiamo più di 50 macchine di fascia alta e centinaia di ingegneri e progettisti. Siamo in grado di fornire un servizio completo, dalla progettazione del prodotto - realizzazione di stampi - produzione del prodotto - imballaggio del prodotto - trasporto. Abbiamo una filiera produttiva completa. Possiamo soddisfare tutte le vostre esigenze.

Servizi che forniamo:

Servizio professionale di stampi personalizzati, progettazione e produzione di stampi in plastica. Produzione di prodotti in plastica, progettazione del prodotto, progettazione di stampi, personalizzazione di stampi per soffiaggio, personalizzazione di stampi rotazionali, personalizzazione di stampi per pressofusione. Servizi di stampa 3D, servizi di produzione CNC, imballaggio del prodotto, imballaggio personalizzato, servizi di spedizione.

Aderiamo sempre ai principi della qualità innanzitutto e del tempo. Fornendo ai clienti prodotti della massima qualità, cercare di massimizzare l'efficienza produttiva e ridurre i tempi di produzione. Siamo orgogliosi di dire a ogni cliente che la nostra azienda non ha perso alcun cliente sin dalla sua fondazione. Se c'è un problema con il prodotto, cercheremo attivamente una soluzione e ci assumeremo la responsabilità fino alla fine.
